印刷区域编辑

进入印刷区域编辑

Realibox提供的模板或样机模型中，通常已经自带了印刷区域，您只要进入对应编辑模式即可对其修改。

您可以通过以下三个位置进入印刷区域设计模式：

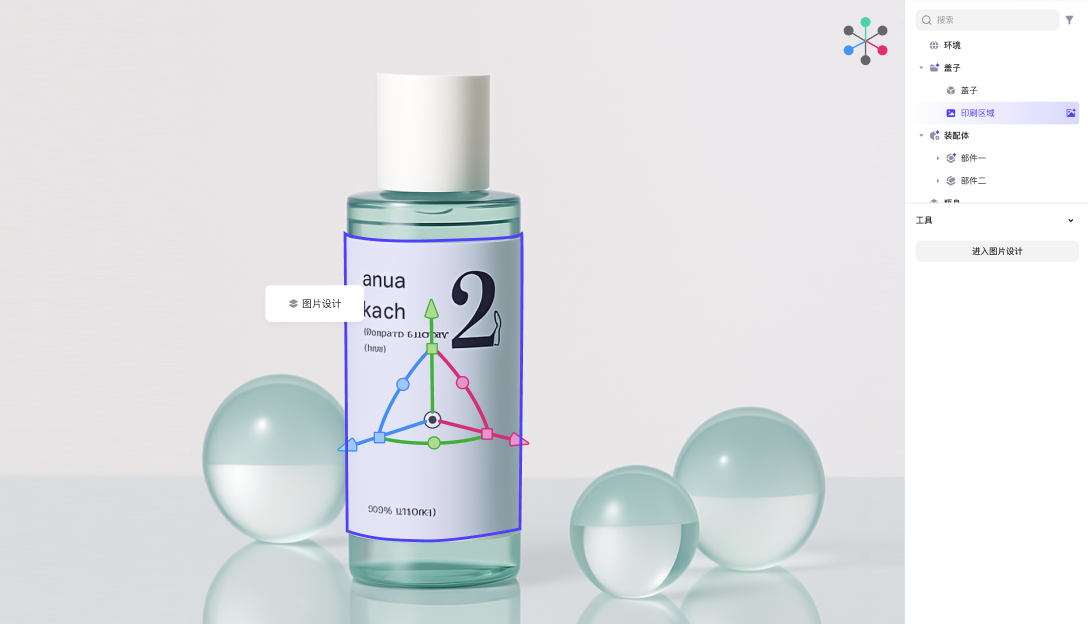

• 3D场景中选中该印刷区域，出现“设计图片”按钮入口，点击进入
• 资源目录树，点击印刷区域图标
• 资源目录树，选中印刷区域，该对象工具栏，出现“进入图片设计”按钮

创建印刷区域

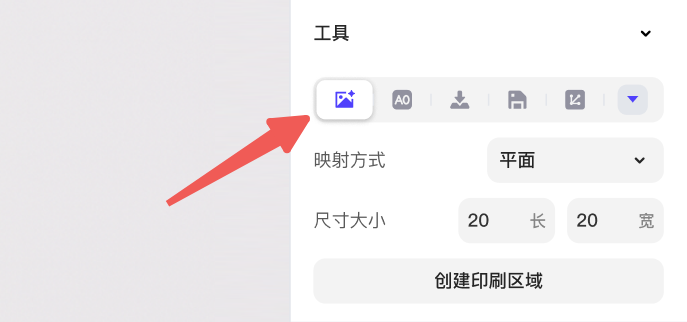

当您使用自己的模型或想重新添加印刷区域，您可以自行创建印刷区域。首先，选中模型/部件，在右侧工具栏中点击创建印刷区域。

• 映射方式：控制如何创建印刷区域，以其投影至模型上的面积确定印刷区域。
  • 平面：适用于平缓的表面上。
  • 圆柱：适用于圆柱形曲面的瓶体。
• 尺寸大小：改变印刷区域的大小。

图片设计模式（印刷区域编辑模式）

界面介绍

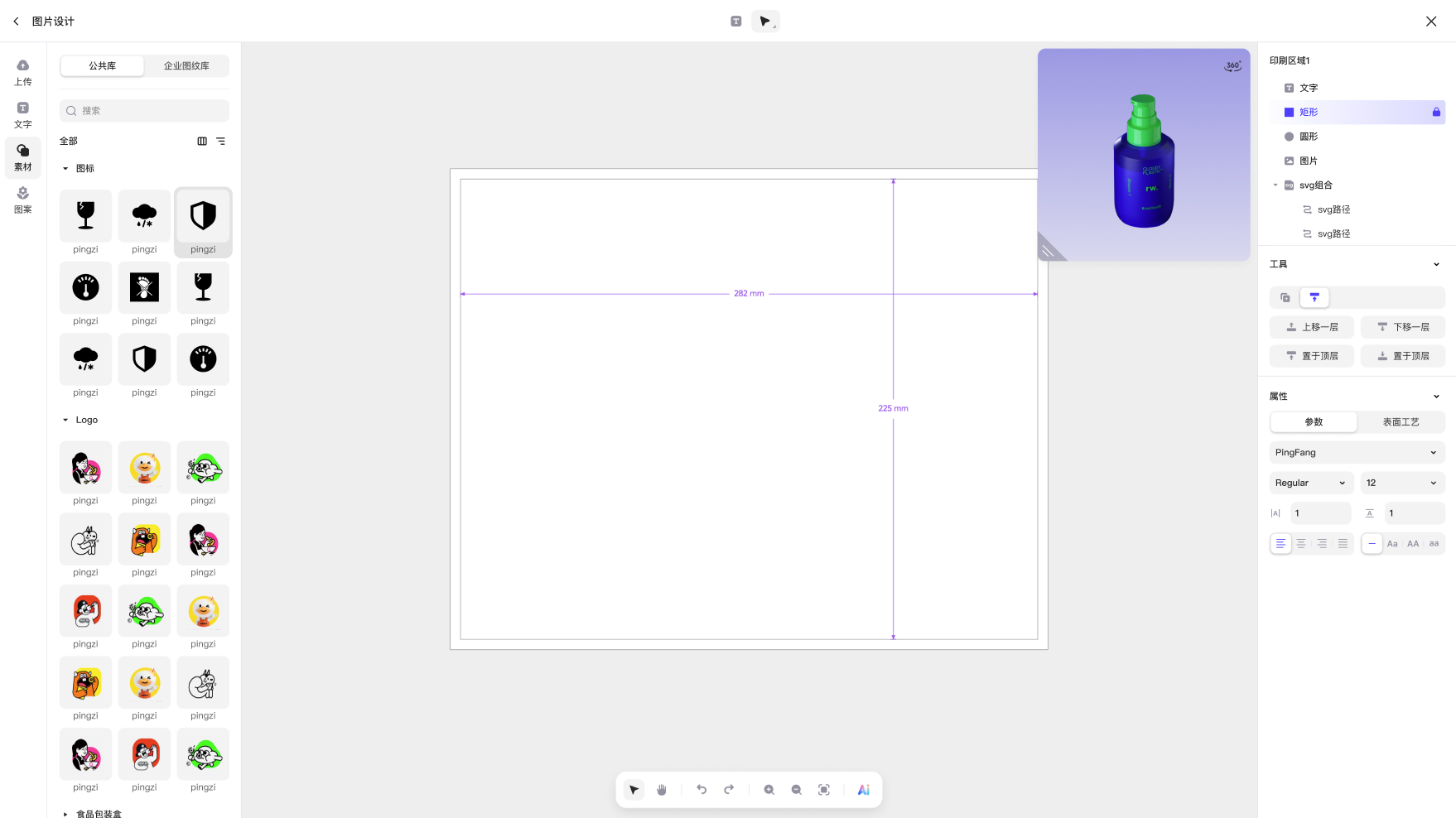

当您进入到图片设计模式后，界面会跟3D编辑界面内容有些许不同，但总体功能的摆放逻辑基本是一致。

• 左侧：上传及素材库。仅显示与平面设计相关的素材。
• 右侧：结构树、工具栏和属性面板。
• 中间：2D画布和3D预览窗。

3D预览

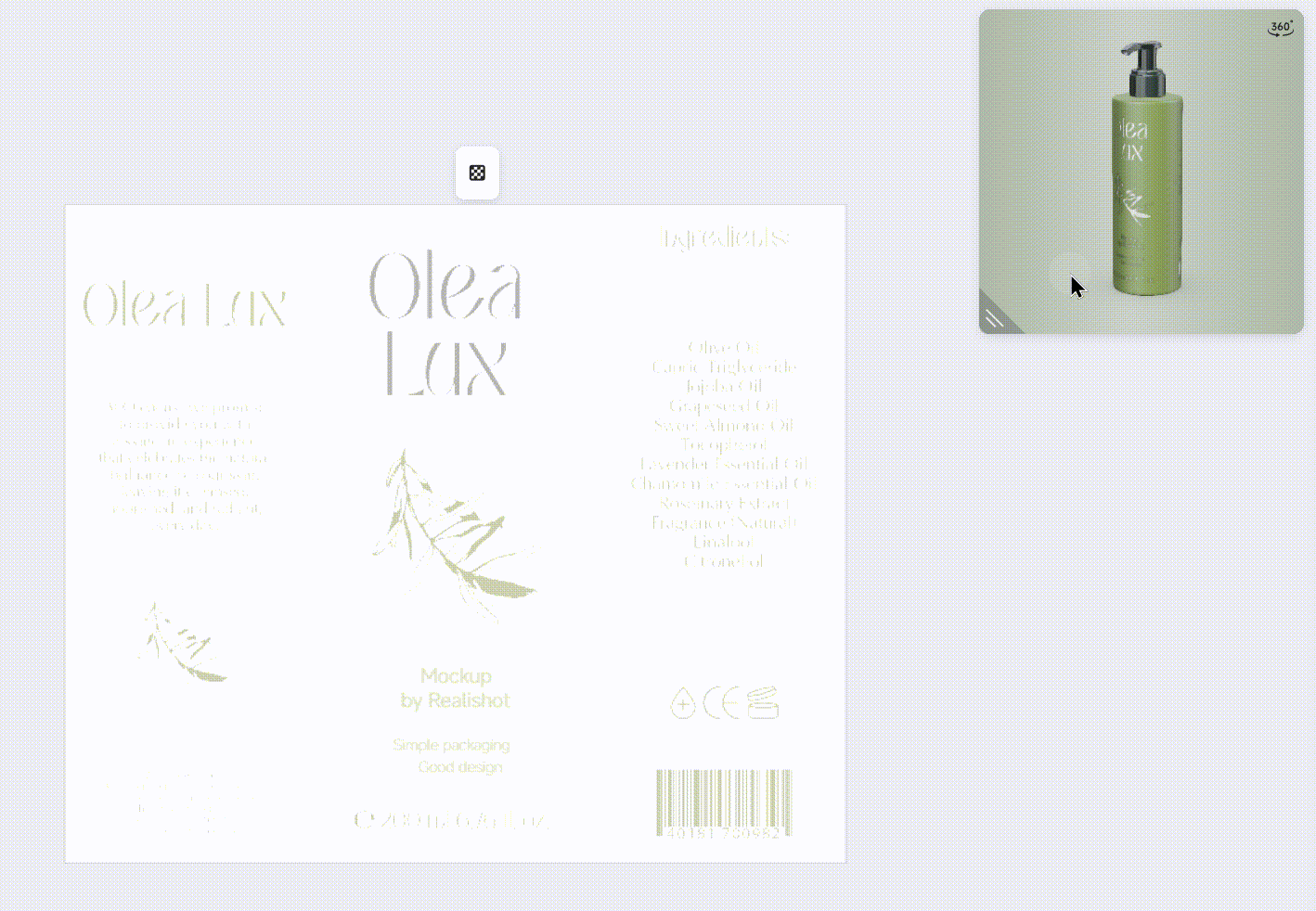

在图片设计的同时，您所做的任何修改都会在停止编辑的时候，同步更新到3D预览视窗。这个视窗可以根据您的需要，自由变换视角，或者更改视窗的大小和比例。

字体编辑

添加文字

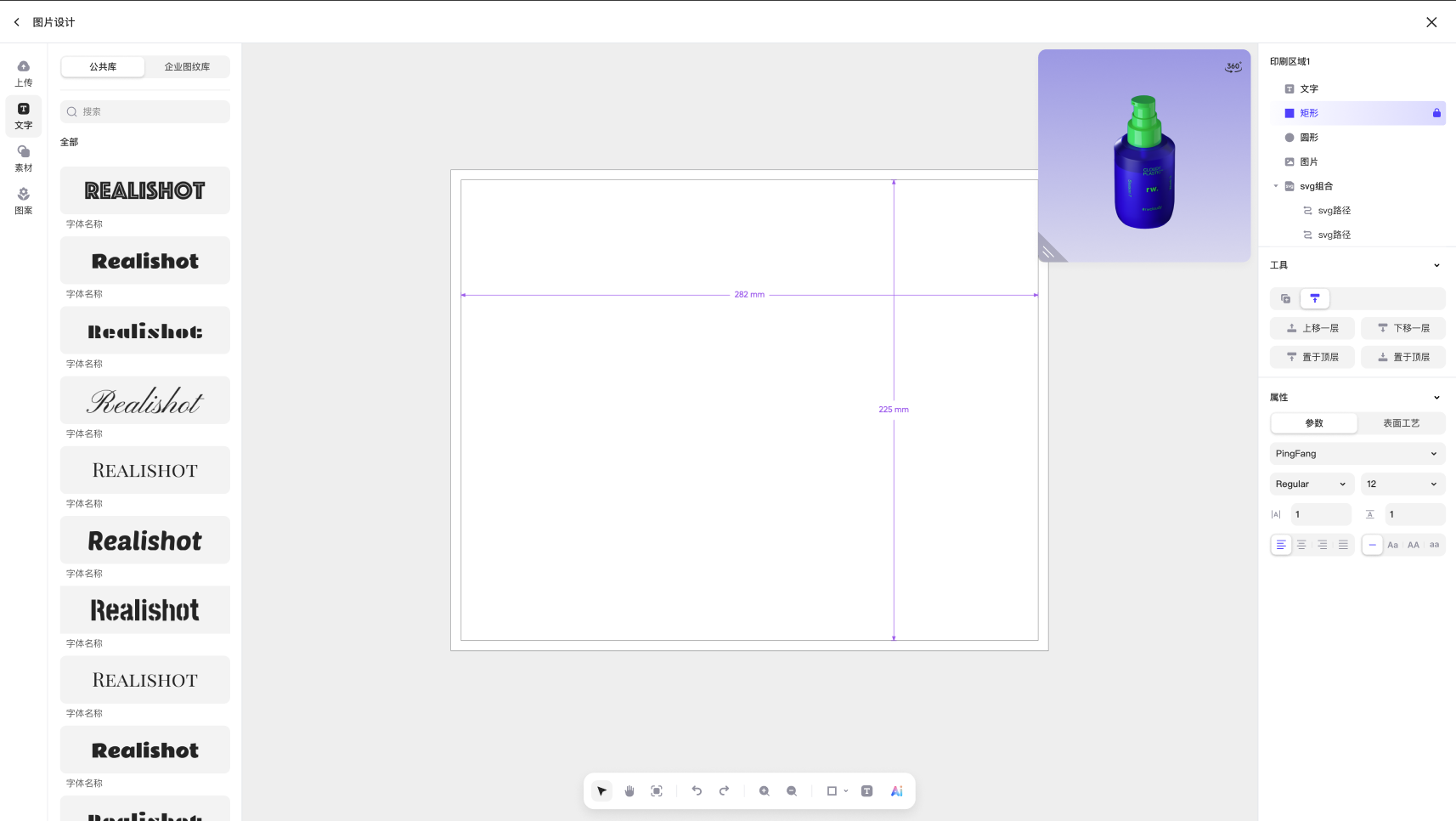

您可以从左侧素材库——文字中，选择一种文字拖动进画布中，即可添加文字。如需要修改文字内容，则双击文字进入文本编辑状态，键入新内容即可。

字体样式调整

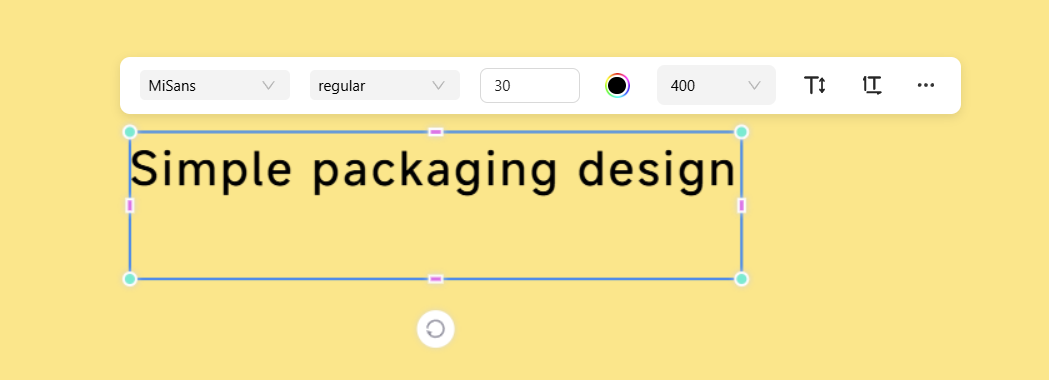

要调整字体的样式，请单击字体，显示对应的文字样式调整栏。我们支持以下内容的调整：

• 更改字体
• 字体样式
• 字号
• 字体颜色
• 字重
• 行间距

图片编辑

添加图片

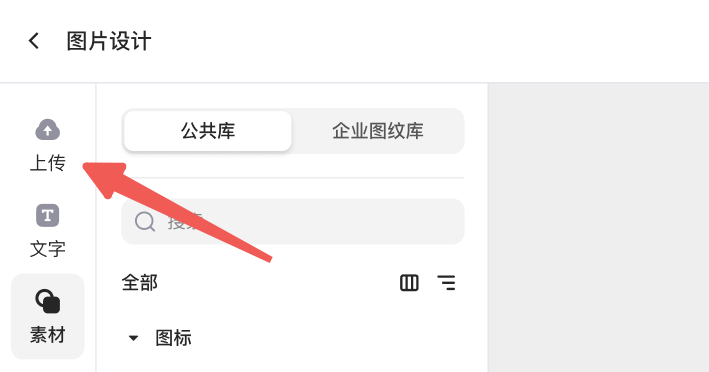

点击左侧栏上传按钮，即可上传本地图片素材资源。我们支持 .png、.jpg、.svg各式的图片上传。

您也可以直接使用素材库中的图形、图标、图案等素材，点击或者拖动进入画布应用素材。

图片编辑

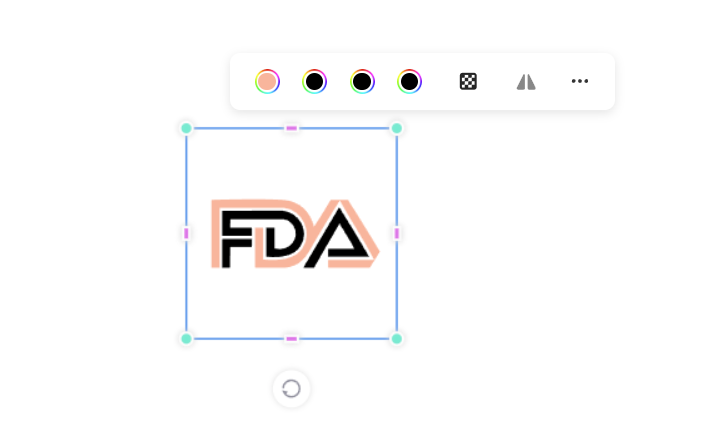

点击导入的图片素材，会出现图片样式调整栏。我们支持以下内容的调整：

• 颜色调整（仅支持SVG）
• 调整透明度
• 水平翻转/垂直翻转

表面工艺

添加表面工艺

表面工艺是指在印刷区域上应用的特殊物理加工效果，用于增强产品的视觉质感和触感体验。在Realibox中，您可以直接在数字样机上模拟各种真实世界的表面处理工艺。

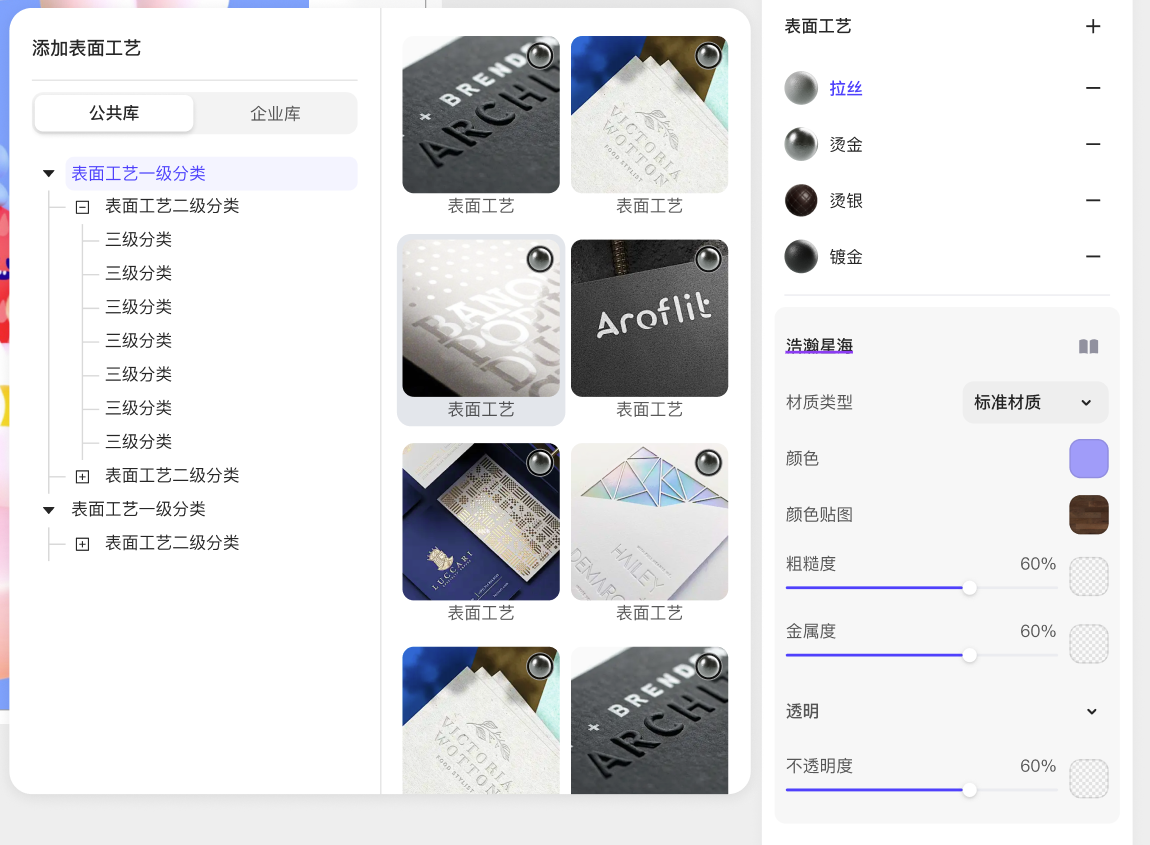

您可以选中任意元素，点击后在右侧的属性面板的表面工艺右侧的加号，为其添加表面工艺。

表面工艺参数

与材质类似，表面工艺也是又各种基础参数控制。表面工艺拥有以下参数：

• 颜色：设置工艺效果的基础色调。
• 磨砂：控制表面粗糙程度。
• 金属：调节金属质感强度。
• 压印：设置凹凸深度，默认1是不凹凸。0-0.99是下凹，数值越小，下凹越深。1.01-2是凸起，数值越大，凸起程度越高。
• 不透明度： 改变透明边缘的显示模式。遮罩模式边缘会更加锐利。
